气动四通球阀
- 产品型号：Q616F,Q646F
- 产品结构：四通式
- 产品压力：1.6MPa-6.4MPa
- 产品材质：WCB,304,316
- 产品规格：DN15-DN300
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【气动四通球阀】的相关信息或索取相关资料，请联系我们
气动四通球阀概述：

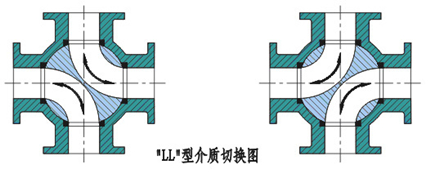

气动四通球阀有气动法兰四通球阀Q646F和气动螺纹四通球阀Q616F两种形式，球芯内为双L型流道，可以使相邻90°流道接通。四通球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。阀座采用聚四氟乙烯或PPL对位聚苯，适用不同温度需求。气动执行器带动球芯换向迅速，时间短。节约管道和配套阀门，降低成本。配装换向电磁阀，反馈开关等附件，便于远程自动控制。
气动四通球阀技术参数：
气动四通球阀执行器参数：
气动四通球阀有气动法兰四通球阀Q646F和气动螺纹四通球阀Q616F两种形式，球芯内为双L型流道，可以使相邻90°流道接通。四通球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。阀座采用聚四氟乙烯或PPL对位聚苯，适用不同温度需求。气动执行器带动球芯换向迅速，时间短。节约管道和配套阀门，降低成本。配装换向电磁阀，反馈开关等附件，便于远程自动控制。
|
气动四通球阀Q646F/Q616F特点： 1、球形流道为双L型，阀体流道为直角四通。 2、减少管道和阀门数量，节约成本。 3、换向迅速，时间短。 4、阀座采用四密封形式，确保密封可靠。 5、配装相应附件，便于远程操控。 6、装不同阀座密封圈，适用于不同温度需求。 |
 |
| 公称通径 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹球阀型号 | Q616F-16P/R，Q616F-25P/R，Q616F-40P/R，Q616F-64P/R | |||||||||||||
| 法兰球阀型号 | Q646F-16C/P，Q646F-25C/P，Q646F-40C/P，Q646F-64C/P | |||||||||||||
| 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 | |||||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||||
| 回差 | 带定位器：小于全行程的2% | |||||||||||||
| 配置执行器 | AT、ST、AW系列单双作用气动执行器 | |||||||||||||
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) | |||||||||||||
气动四通球阀执行器参数：
| 执行器型号 | AT、ST、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
