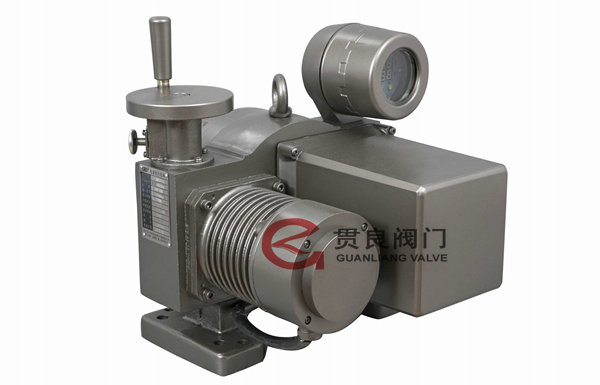

ZHB系列智能电动执行机构（简称执行机构）系我厂引进德国哈特曼•布朗公司技术生产的智能产品，适用于各类工艺过程自动控制系统之中。它接受上位调节仪表的控制信号，输出转角位移和机械转矩，控制各类阀门、挡板的开度，调节工艺管路中流体介质的流量，实现工艺参数的自动控制。
重庆川仪ZHB电动头参数：
调节信号输入 4～20mA d.c.兼容HART总线通讯协议的数字信号
位置反馈信号输出 4～20mA d.c.
基本误差 ±1.0%
回差 1%
死区 1%.调节范围:0.3%～3%
偏差报警门限 5%～110%。偏差报警时输出闭合触点的报警信号，并按照预先设定的程序使阀位就地保持或运行到全开或全关的位置
中途限位 下限：0%～55%，下限：45%～100%
信号断线或超限保护 当调节信号或反馈信号中断或超限时，输出闭合触点的报警信号，并按照先设定的程序使阀位就地保持或运行到全开或全关的位置
故障报警触点容量 动合：5A 220V a.c.
输出行程特性变换 一般情况下执行机构的输出位移与输入信号呈线性关系，当需要时可将其设置成等百分比特性，或二十段不同斜率的线性曲线，以适应特殊的工艺要求
环境温度监测 本产品内置温度传感器，可对现场温度实时监测，超过允许范围将发出报警触点信号
额定转矩 40～6000Nm(详见规格参数表)
防护等级 IP65
环境条件 温度-20℃～+70℃,相对湿度≤95%.周围空气中不含有腐蚀性介质及易燃易爆物质
电源 220V±10% 50Hz
重庆川仪ZHB电动执行器特点：
兼容4～20mA d.c.模拟信号及符合HART总线通信协议的数字信号，系统构成灵活，适应性强。
一体化结构，不需另配伺服放大器，简化系统构成。
智能定位，精度高，阻尼特性好。
具有电制动功能，不带机械制动器，无摩擦损耗，工作寿命长。
可就地或远程(带通信功能的产品)调整零点及量程，方便快捷。
现场按键手动操作，并带调节信号及阀位信号等多参数显示。
无触点中途限位，确保系统安全。
具有信号断线、偏差过大、电机堵转、过热等多种故障诊断及报警、处理等功能。
具有正反作用自动识别、阀门流量特性变换、用户设定任意流量特性曲线功能。
数字滤波，抗干扰能力强、无触点位移传感器，可靠性高。
体积小，重量轻，比传统同类产品减小三分之一。
相关产品：电动三片式球阀 电动卫生级球阀 电动卫生级三通球阀 电动内螺纹三通球阀
重庆川仪ZHB电动头参数：
调节信号输入 4～20mA d.c.兼容HART总线通讯协议的数字信号
位置反馈信号输出 4～20mA d.c.
基本误差 ±1.0%
回差 1%
死区 1%.调节范围:0.3%～3%
偏差报警门限 5%～110%。偏差报警时输出闭合触点的报警信号，并按照预先设定的程序使阀位就地保持或运行到全开或全关的位置
中途限位 下限：0%～55%，下限：45%～100%
信号断线或超限保护 当调节信号或反馈信号中断或超限时，输出闭合触点的报警信号，并按照先设定的程序使阀位就地保持或运行到全开或全关的位置
故障报警触点容量 动合：5A 220V a.c.
输出行程特性变换 一般情况下执行机构的输出位移与输入信号呈线性关系，当需要时可将其设置成等百分比特性，或二十段不同斜率的线性曲线，以适应特殊的工艺要求
环境温度监测 本产品内置温度传感器，可对现场温度实时监测，超过允许范围将发出报警触点信号
额定转矩 40～6000Nm(详见规格参数表)
防护等级 IP65
环境条件 温度-20℃～+70℃,相对湿度≤95%.周围空气中不含有腐蚀性介质及易燃易爆物质
电源 220V±10% 50Hz
重庆川仪ZHB电动执行器特点：
兼容4～20mA d.c.模拟信号及符合HART总线通信协议的数字信号，系统构成灵活，适应性强。
一体化结构，不需另配伺服放大器，简化系统构成。
智能定位，精度高，阻尼特性好。
具有电制动功能，不带机械制动器，无摩擦损耗，工作寿命长。
可就地或远程(带通信功能的产品)调整零点及量程，方便快捷。
现场按键手动操作，并带调节信号及阀位信号等多参数显示。
无触点中途限位，确保系统安全。
具有信号断线、偏差过大、电机堵转、过热等多种故障诊断及报警、处理等功能。
具有正反作用自动识别、阀门流量特性变换、用户设定任意流量特性曲线功能。
数字滤波，抗干扰能力强、无触点位移传感器，可靠性高。
体积小，重量轻，比传统同类产品减小三分之一。
相关产品：电动三片式球阀 电动卫生级球阀 电动卫生级三通球阀 电动内螺纹三通球阀
